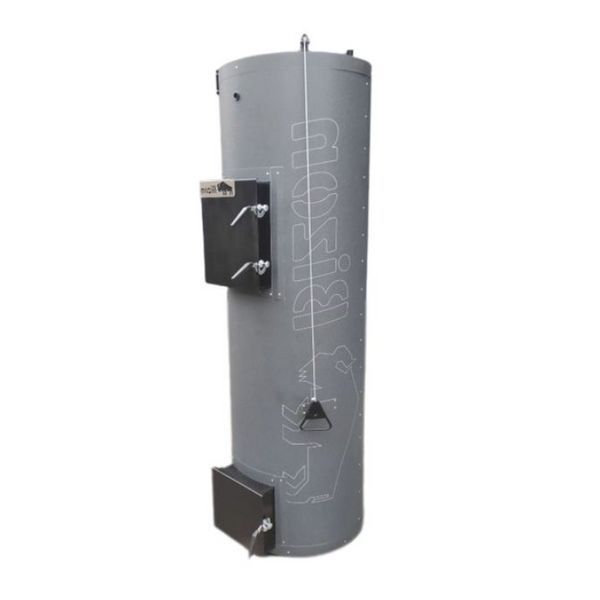

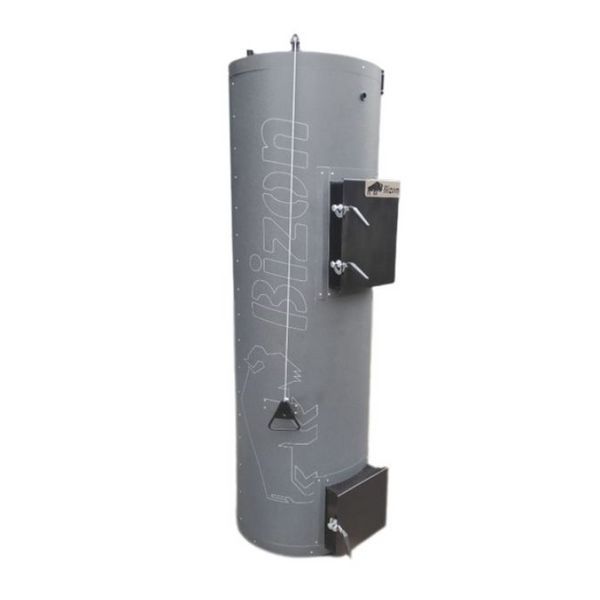

Котел Bizon U 10 кВт (сталь 6 мм) – верхнього горіння

Котли Бізон U 10 з турбіною та автоматикою для нагрівання теплоносія на твердому паливі тривалого (верхнього) горіння використовуються для обігріву різних приміщень, обладнаних системою центрального опалення. Котел виготовляється з можливістю встановлення двох типів терморегулюючої автоматики (механічної або електричної) за допомогою якої встановлюється і регулюється температура теплоносія.

Можливість підключення котлів: паралельно (дизельні, газові, електричні), бойлерів нагрівання води, теплих полів або ж все разом. Котли можуть працювати як в тисковій, так і в гравітаційній системі. Паливом для котла використовуються дрова, брикети, дров’яні відходи та вугілля (для котлів універсальних).

Економний котел надтривалого горіння. Паливо горить лише у верхньому шарі, поступово опускаючись і не поширюється на всю топку. Аналог котлів: Сваг, Буран, Стропува.

В залежності від якості палива (породи деревини, вологості дров та фракцій палива), тепловтрат опалюваного об’єкта, тривалість горіння однієї закладки дров складатиме від 12 до 36 годин, вугілля – до 72 годин.

Комплектація Bizon U

• Котел.
• Автоматика, турбіна.
• Механічний термометр.
• Розподілювач повітря (чавунний або нержавіюча сталь).
• Терморегулятор (для котла на дровах).
• Нагнітач повітря (турбіна) під замовлення.
• Електронний блок управління (під замовлення).
• Інструкція з встановлення та обслуговування.
• Паспорт.

Конструкція котла Бізон Ю (У) та технічні характеристики

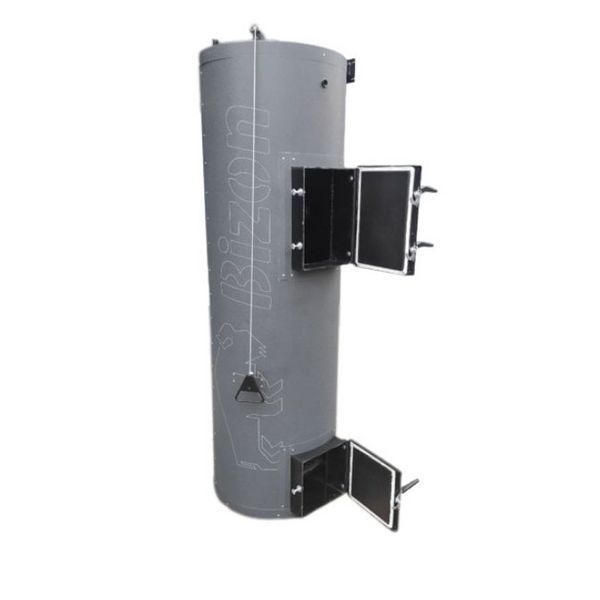

Котел – виготовлений з 2 циліндрів різних діаметрів, між якими нагрівається теплоносій, нагрів забезпечує камера згорання. На кришці котла змонтовані: патрубок подачі повітря в камеру підігріву з регульованою кришкою, система підйому розподілювача повітря і місця для встановлення терморегулятора та додаткової електроніки. Конструкція утеплена, естетично обшита. Котел має дві дверці: для завантажування дров та для видалення золи.

Дверці закриваються герметично. В задній частині котла вварені вхідний і вихідний з’єднувальні патрубки, а також отвір для відводу димових газів. В передній частині зверху встановлений термометр, вварений в водяний контур котла, і гарантує високу точність показників температури води. Для покращення якості горіння у верхній частині котла встановлена камера підігріву повітря. З камери підігріву повітря поступає по телескопічній трубі до розподілювача повітря. З правої чи з лівої частини котла є трос для підіймання механізму подачі повітря.

Призначення розподілювача повітря – рівномірно розподілять повітря в зоні горіння, по всій поверхні палива. Розподілювач повітря впирається на верхню частину палива, і опускається вниз у міру його згорання під власною вагою, забезпечуючи подачу повітря безпосередньо на паливо.

Серія котлів Bizon U представлена в моделях потужністю: 10; 15; 20; 30; 40 та 50 кВт

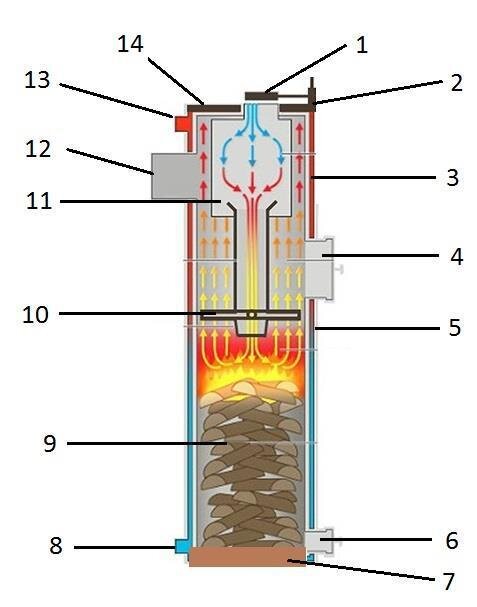

1- Заслінка; 2 – Різьбова втулка (для терморегулятора); 3 – Водяна «рубашка» ; 4 – Двері для завантаження палива; 5 – Жаростійкий утеплювач і обшивка; 6 – Двері для видалення золи; 7 – вогнетривка цегла (викладається коли котел встановлений); 8 – Різьбова втулка; 9 – камера згорання; 10 - Розподілювач повітря; 11 – Камера підігріву повітря; 12 – Димохід; 13 – Різьбова втулка; 14 – Різьбова втулка.

Приміщення, в якому встановлюється котел повинно мати природню або примусову вентиляцію. Вентиляція повинна забезпечувати видалення шкідливих газів, пилі, підтримання температури відповідно до вимог санітарних норм.

Котел встановлюється так, щоб навколо котла було достатньо місця для безпечного обслуговування, чистки та ремонту.

Вимоги до димової труби

Металеве з’єднання котла і димоходу повинне бути виготовлене з металу. Димові канали та димова труба повинна бути у відмінному стані. Стан димоходу потрібно перевіряти кожний місяць, при необхідності чистити, по скільки збита до купи сажа і смоли в димоході можуть загоріться, викидати іскри. Після прочистки димової труби обов’язково необхідно вичистити горизонтальний димохід між котлом і димовою трубою. Для запобігання появи конденсату (особливо коли Ви використовуєте недостатньо сухе паливо) димохід має бути утепленим негорючим матеріалом товщиною 50 мм. Якщо у Вас димохід із цегли, то рекомендуємо в нього вставити вкладка із нержавіючої або оцинкованої сталі товщиною 0,5 – 1 мм. При надто великій тязі (гудіння в котлі, вібрації) на горизонтальній ділянці газовідводу встановіть регульований отвір. Горизонтальна ділянка газовідводу не повинна бути довшою ніж 1,5 м з обов’язковим уклоном в сторону котла. В з’єднанні котла з димовою трубою необхідно передбачити можливість періодично чистити від сажі. Димова труба по висоті повинна бути не менше 4 м від точки з’єднання з котлом і утеплена не менше чим 3 м.

Обв’язка котла Bizon U

Обв’язку котла, по розробленому проєкту, повинна виконувати спеціалізована організація. На вихідному трубопроводі необхідно встановити захисний клапан. Клапан необхідно встановлювати як можна близько до котла. Між котлом і захисним клапаном не повинно бути ніякої запірної арматури.

Якщо котел монтується у відкриту опалювальну систему, то розширювальний бачок необхідно встановить у найвищій точці опалювальної системи. При використанні мембранного (закритого) розширювального бачка, його рекомендовано встановлювати на вхідній трубі. Між котлом і розширювальним бачком не повинно бути ніякої запірної арматури.

Об’єм розширювального бачка має бути не менше як 10% об’єму опалювальної системи.

Рекомендовано встановлювати між вхідним і вихідним трубопроводами, між котлом і системою опалення, трьохходовий змішувальний клапан. За допомогою змішувального клапана встановлюйте температуру води що вертається в котел 60 градусів. Встановлюючи трьохходовий клапан, циркуляційний насос (при примусовій циркуляції теплоносія) щоб запобігти шунтування котла і нагріваючих приладів.

Встановлення регуляційної апаратури

При використанні котла з природньою подачею повітря в котел. Вкрутіть терморегулятор в різьбовий отвір №2, який знаходиться на верхній кришці котла. Перед тим ознайомтесь з інструкцією по експлуатації регулятора горіння. Інструкція обов’язково йде з регулятором горіння. В ось поворотного механізму вкрутіть важіль поворотного механізму. При першому запуску котла для налаштування регулятора горіння необхідно, вручну відкрити повітряну заслінку і зафіксувати її у відкритому положенні. При досягненні в котлі температури води 60 град., встановіть на шкалі регулятора горіння 60 град. й опустіть заслінку до повного закриття. З’єднайте важіль регулятора з важелем поворотного механізму за допомогою ланцюга. Ланцюг при цьому має бути в натягнутому стані. Зайвий ланцюг можна від’єднати, лишивши 2-3 кільця. Встановіть необхідну Вам температуру на виході із котла на шкалі регулятора горіння. Тепер встановлена Вами температура буде автоматично підтримуватись в котлі.
