Котел Bizon U 30 кВт (сталь 6 мм) — верхнього горіння

Котли Бізон U 30 з турбіною й автоматикою для нагрівання теплоносія на жорсткому паливі тривалого (верхнього) горіння використовуються для обігріву різних приміщень, обладнаних системою центрального опалення. Котел виготовляється з можливістю встановлення двох типів терморегулювальної автоматики (механічної або електричної) за допомогою якої встановлюється й регулюється температура теплоносія.

Можливість під'єднання котлів: паралельно (дизельні, газові, електричні), бойлерів нагрівання води, теплих полів або всі разом. Котли можуть працювати як у лещатаній, так і в гравітаційній системі. Паливом для котла використовуються дрова, брикети, дров'яні відходи та вугілля (для універсальних котлів).

Економний котел надміцного горіння. Паливо горить тільки у верхньому шарі, поступово опускаючись і не поширюється по всій топці. Аналог котлів: Сваг, Буран, Стропува.

Залежно від якості палива (породи деревини, вологості дров і фракцій палива), тепловтрата опалюваного об'єкта, тривалість горіння однієї закладки дров становитиме від 12 до 36 годин, вугілля — до 72 годин.

Комплектація Bizon U

• Котел.
• Автоматика, турбіна.
• Механічний термометр.
• Розподільник повітря (чувунна або неіржавка сталь).
• Терморегулятор для котла на дровах.
• Нагнітач повітря (турбіна) під замовлення.
• Електронний блок керування (під замовлення).
• Інструкція щодо встановлення й обслуговування.
• Паспорт.

Конструкція котла Бізон У (Ю) і технічні характеристики

Котел — виготовлений із 2 циліндрів різних діаметрів, між якими нагрівається теплоносій, нагрівання забезпечує камера згоряння. На кришці котла змонтовані: патрубок подавання повітря в камеру підігрівання з регульованою кришкою, система підіймання повітророзподільника та місця для встановлення терморегулятора та додаткової електроніки. Конструкція утеплена, естетично обшита. Котел має дві дверцята: для завантаження дров і видалення золи.

Дверцята зачиняються герметично. У задній частині котла вварені вхідні та вихідної патрубки з'єднувальні, а також отвір для відведення димових газів. У передній частині зверху встановлений термометр, уварений у водяний контур котла та гарантує високу точність показників температури води. Для поліпшення якості горіння у верхній частині котла встановлена підігрівальна камера. З камери підігрівання повітря надходить телескопічною трубою до повітророзподільника. З правої або лівої частини котла є трос для підіймання механізму подавання повітря.

Призначення повітророзподільника — рівномірно розподілять повітря в зоні горіння, по всій поверхні палива. Розподільник повітря впирається на верхню частину палива й опускається вниз у міру його згоряння під власною вагою, забезпечуючи подавання повітря безпосередньо на паливо.

Серія котлів Bizon U представлена в моделях потужністю: 10; 15; 20; 30; 40 і 50 кВт

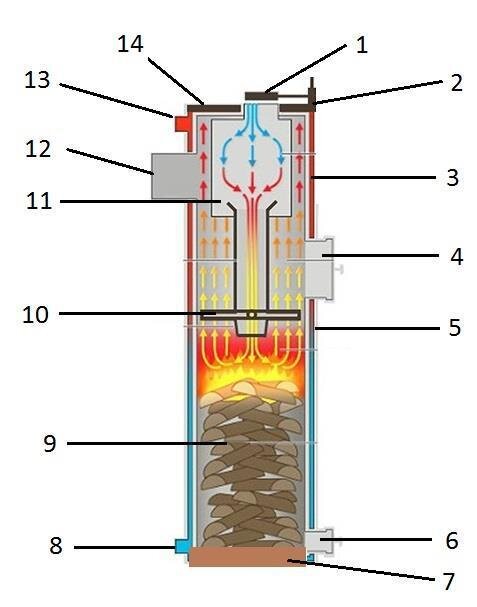

1- Заслінка; 2 – Нарізна втулка (для терморегулятора); 3 – Водяна «сорочка»; 4 — Двері для завантаження палива; 5 – Жаростійкий утеплювач і обшивка; 6 — Двері для видалення золи; 7-вогнетривка цегла (викладається, коли котел встановлений); 8 – Нарізна втулка; 9 — камера згоряння; 10 — роздільник повітря; 11 – Камера підігрівання повітря; 12 — Димохід; 13 — Нарізна втулка; 14 — Нарізна втулка.

Поміщення, у якому встановлюється котел, має мати природну або примусову вентиляцію. Вентиляція має забезпечувати видалення шкідливих газів, пили, підтримку температури відповідно до вимог санітарних норм.

Котел встановлюється так, щоб навколо котла було вдосталь місця для безпечного обслуговування, чищення та ремонту.

Вимоги до димової труби

Металеве з'єднання котла та димохода має бути виготовлене з металу. Димові канали та димова труба мають бути в чудовому стані. Стан димохода потрібно перевіряти щомісяця, за потреби чистити, за скільки, збита в купу сажа та смоли в димоході, можуть загорітися, викидати іскри. Після прочищення димової труби обов'язково вичистьте горизонтальний димохід між котлом і димовою трубою. Для запобігання появі конденсату (особливо під час використання недостатньо сухого палива) димохід має бути утепленим негорячим матеріалом завтовшки 50 мм. Якщо у Вас димохід із цегли, то рекомендуємо вставити в нього вкладку з неіржавкої або поцинкованої сталі завтовшки 0,5-1 мм. За занадто великої тяги (гуді в котлі, вібрації) на горизонтальній ділянці газовідводу встановіть регульований отвір. Горизонтальна ділянка газовідводу не має бути довшим 1,5 м з обов'язковим прихильником убік котла. У поєднанні котла з димовою трубою потрібно передбачити можливість періодично чистити від сажі. Димова труба за висотою має бути не менш ніж 4 м від точки з'єднання з котлом і утеплена не менш ніж 3 м.

Обв'язка котла Bizon U

Обв'язку котла, за розробленим проєктом, має виконувати спеціалізована організація. На вихідний трубопроводі потрібно встановити захисний клапан. Клапан потрібно встановлювати якнайблизніше до котла. Між котлом і захисним клапаном не має бути жодної запірної арматури.

Якщо котел монтується в відкриту опалювальну систему, то розширювальний бачок необхідно встановити в найвищій точці опалювальної системи. Під час використання мембранного (закритого) розширювального бачка його рекомендується встановлювати на вхідній трубі. Між котлом і розширювальним бачком не має бути жодної запірної арматури.

Об'єм розширювального бачка має бути не менш ніж 10% об'єму опалювальної системи.

Рекомендується встановлювати між вхідним і вихідним трубопроводами, між котлом і системою опалення, триходовий змішувальний клапан. За допомогою змішувального клапана встановлюйте температуру води, що повертається, в казан 60 градусів. Встановлюючи триходовий клапан, циркуляційний насос (у разі примусової циркуляції теплоносія) для уникнення шунтування котла та нагрівальних приладів.

Встановлення регульованої апаратури

Під час використання котла з природним подаванням повітря в казан. Вкрутіть терморегулятор у нарізний отвір No2, розташований на верхній кришці котла. Перед цим ознайомтеся з інструкцією з експлуатації регулятора горіння. Інструкція обов'язково йде з регулятором горіння. В вісь поворотного механізму вкрутіть важіль поворотного механізму. Під час першого запуску котла для настроювання регулятора горіння необхідно вручну відкрити повітряну заслінку та зафіксувати її у відкритому положенні. У разі досягнення в котлі температури води 60 град. встановіть на шкалі регулятора горіння 60 град. й опустіть заслінку до повного закриття. З'єднайте важіль регулятора з важелем поворотного механізму за допомогою ланцюга. Ланцюг водночас має бути в натягнутому стані. Зайвого ланцюга можна від'єднати, залишивши 2-3 кільця. Встановіть необхідну температуру на виході з котла на шкалі регулятора горіння. Тепер встановлена температура автоматично підтримуватиметься в котлі.
