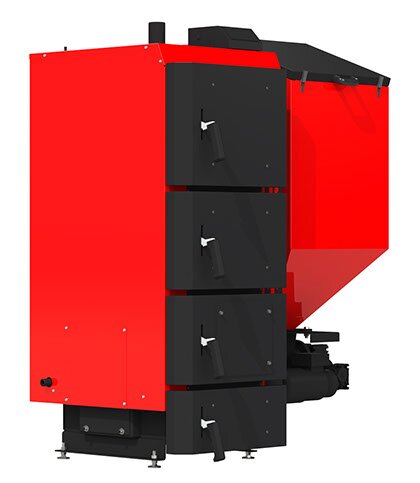

Універсальний твердопаливний котел із ретортним пальником Kraft Серії R

Пеллетний котел KRAFT серії R — це котел з автоматичним подаванням палива обладнаний польською пальником ретортного типу Pancer Pol. Перевага такого пальника в його простоті, а головне — вона працює як на пелеті, так і на дрібнофракційному вугіль розміром 5-25 мм.

Під час конструювання цього типу котлів за основу були взяті котли серії L. Тобто пелетний котел має збільшений теплообмінник, який гарантує заявлену потужність.

Принцип роботи агрегата полягає в тому, що пальник входить у казан збоку. Там само встановлюється і бункер для палива. За бажанням замовника пальник може бути прикручений як із лівого боку котла, так і з правого. Особливість котлів із таким типом пальників у тому, що бункер жорстко з'єднаний із пальником, який так само зафіксований у котлі. Бункер встановлений над шнеком пальника та донизу має форму конуса, тому пелета потрапляє в шнек пальника. Далі шнековим механізмом паливо подається в реторту, з якої і підіймається вгору, і відбувається його спалювання. Водночас у пальник, що нагнітає вентилятором подається повітря.

ЕЛЕМЕНТИ КОНСТРУКЦІЇ КОТЛА

ДВЕРЦІ КОНВЕКТИВНОГО ВІДДИВАННЯ

Під час чищення котла дає можливість дістатися важкодоступних місць теплообмінника. Під час роботи котла категорично забороняється відкривати, щоб уникнути задимлення приміщення.

ТЕРМОСНИЙ РУЧКА

Ергономічна ручка виготовлена з термостійкого пластику, призначена для надійної ізоляції камери згоряння, зручного й безпечного використання. А її конструкція дає змогу закривати герметично дверцята.

ТЕПЛОИЗОЛЯЦИЯ

Для безпеки водяна сорочка котла з усіх боків закривається металевою конструкцією — обшивкою, під якою міститься шар термостійкої ізоляційної вати.

ВЕНТИЛЯТОР

Керує інтенсивністю горіння палива. У разі досягнення необхідної температури він сповільнюється й паливо тліє. Коли температура починає знижуватися, вентилятор роздуває вогонь.

АВТОМАТИКА

Система реагує на температуру в будинку та на вулиці, контролює спалювання палива за допомогою вентилятора.

ЗАГРУЗОВА ДВЕРЦІ

Призначена для завантаження й довантаження палива в паливний бункер.

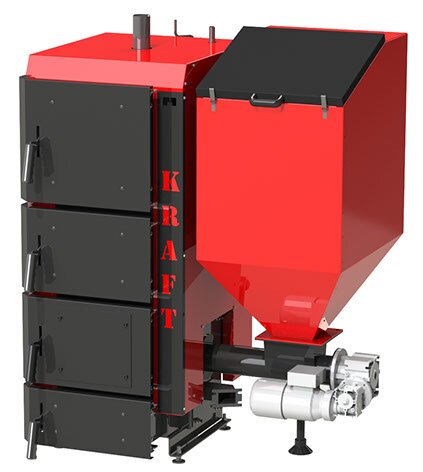

ТОПЛИВНИЙ БУНКЕР

Бункер наповнюється паливом (пілетою), яке через шнек надходить на ганчіричний пальник. Об'єм бункера дає змогу робити довантаження раз на тиждень, водночас котел безперервно опалюватиме приміщення цілу добу.

МОТОР-РЕДУКТОР ШнеКА

Приводить у рух шнек, який доставляє паливо з бункера в реторту.

РІВІЗИОННІ ДВЕРЦІ (ДЛЯ ЧИСТКИ)

Призначена для регулювання подавання повітря, забезпечує доступ до ящика зошита.

6 ММ СТАЛЬ

Завдяки тому, що у своєму виробництві ми використовуємо спеціальну котлову сталь, марки 09Г2С (P265GH за гостами ЄС), передові конструкторські рішення й найкраще зварювальне обладнання ми випускаємо котли, термін експлуатації яких досягає 20 років. Зварювальні шви наших котлів здатні витримувати температуру приблизно 1200 градусів (за Цельсієм). Отже, котли Kraft мають високу надійність.

КОТЛА СТАЛЬ 6 ММ

Основний матеріал — котлова сталь марки 09Г2С (європейський аналог P265GH) завтовшки 6 мм. Вона витримує вищі температури, ніж потрібно для згоряння твердого палива. Котел виготовляється з суцільного листа сталі, що зменшує кількість зварних швів.

ВОДЯНА РУБАШКА

Стінки котла наповнені водою, що дає змогу ефективніше опалювати свій будинок. А також ця конструкція дає змогу сталі витримувати високі температури, що продовжує термін експлуатації котла.

БОЛЬШОЙ ТЕПЛООБМЕННИК

Теплообмінник має складану конструкцію, яка закручує дим, що виділяється, сповільнюючи в такий спосіб його хід. Водяні кишені встигають забрати ще більше тепла, що підвищує ефективність обігрівання будинку.

РЕТОРТА

Самоочисна чавунна топка-репорта, виготовлена у формі келиха. У реторті відбувається процес спалювання палива за участю повітря, що постачається приточним вентилятором.

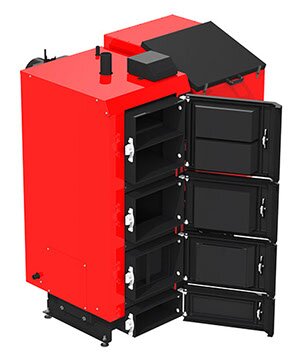

ГЕРМЕТИЧНІ ДВЕРЦІ

Дверцята в камері згоряння зроблені з котлової сталі, яка витримує великі температури. Їхня конструкція забезпечує повну герметичність, що запобігає потраплянню зайвого кисню в камеру згоряння. Неконтрольоване надходження кисню різко знижує ККД котла та збільшує витрату палива.

ТЕПЛОЇЗОЛЯЦІЙНИЙ СЛИЙ

Між водяною сорочкою й обшивкою розміщений шар термостійкої ізоляційної вати. Це запобігає надмірному відданню тепла в приміщення, де розташований котел, і дає змогу підвищити ефективність котла.

ДЕФЛЕКТОР АБО ФОРСУНКИ

Для рівномірного розподілу продуктів горіння по теплообміннику в котлах передбачені: або чавунна плита — дефлектор, розташована над ретортою, або повітряні форсунки, розташовані з боків реторти.

ДВІЙНА ПРОВАРКА ШВІВ

Зварювальний шов впливає на термін експлуатації котла. Шви теплообмінників заварюються з 2 сторін: зсередини та зовні. Завдяки цьому термін експлуатації котла неабияк збільшується.

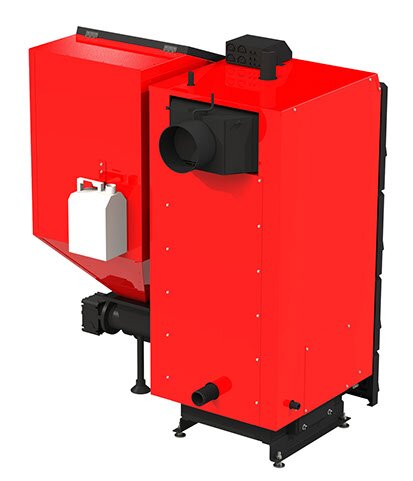

1. Патрубок «обертки»

Підведення теплоносія (води) здійснюється через патрубки зворотної мережевої води, який розташований у нижній частині задньої стінки котла.

2. Патрубок «подавання»

Відведення теплоносія (води) здійснюється відповідно через патрубок прямої мережевої води, який розташований на верхній площині котла.

3. Штуцер зливання води з котла

Використовується для зливання води з котла. Розміщений внизу задньої стінки на новіших модифікаціях котлів розміщений у нижній частині бічної стінки корпусу.

4. Штуцер під групу безпеки котла

У верхній частині корпусу котла розташований штуцер для встановлення групи безпеки котла.

5. Боров

Сокитні гази виходять у димохід через боров, розташований у задній частині корпусу котла.

6. Шибер

Борів обладнано вбудованим дросельним клапаном продуктів згоряння — шібером. У разі занадто високої тяги в димоході шибер дає змогу її знизити через часткове перекриття вихідної отвору.

7. Нога

На ній розміщений мотор-редуктор і бункер. Жорстке з'єднання шнеком із котлом, надає стійкість цієї конструкції.

8. Бак аварійного охолодження

Бак аварійного охолодження шнека. Наповнений водою обладнаний клапаном і з'єднаний зі шнеком шлангом.

КОМПЛЕКТАЦІЯ

Комплект постачання містить:

• котел із чотириходовим теплообмінником;
• пальник ретортного типу із системою подавання палива;
• система пожежогасіння пальника;
• блок керування котлом;
• паливний бункер;
• запобіжний клапан;
• пристосування для обслуговування (чищення) котла;
• паспорт, інструкція з експлуатації.

ГАРАНТІЯ

Середній термін експлуатації — 14 років.

Термін гарантії розраховується від дати видавання котла покупцеві та становить:

• 3 роки на справну дію котла;
• 1 рік на вузли електроніки, автоматики та механічні пристрої (змонтовані в котлі, випущені іншими виробниками: контролер, вентилятор, клапан безпеки).

Гарантія не поширюється на матеріали, що швидко зношуються: ущільнювачі; конденсатори; датчики.

ІНШІ ПЕРЕВАГИ

НАДЕЖНОСТЬ

Котел Kraft серії R виготовляється з матеріалів високої якості. Теплообмінник із котлової сталі завтовшки 6 мм забезпечує довгий термін експлуатації.

БЕЗОПАСНОСТЬ

Для запобігання загорянню палива в бункері котел має систему захисту від загоряння. Вона складається з енергонезалежного датчика температури шнека й бака з водою, обладнаного клапаном, що з'єднаний зі шнеком шлангом. Під час загоряння
